Mô tả:
- Bảng điều khiển MPO MTP Patch được làm bằng tấm cán nguội và sơn mờ; băng cassette được làm bằng nhựa và tấm tiếp hợp được làm bằng nhựa
- Bảng vá cáp quang MPO, đầu nối SC / FC / ST / LC, UPC, APC, 1U, 2U, 4U, chúng tôi là nhà sản xuất bảng vá và băng keo cáp quang MPO, cụm và linh kiện cáp MPO.
- Bảng vá lỗi cáp quang MPO điển hình là với 1U, 2U với kích thước tiêu chuẩn 19 inch, bên trong bảng vá.
- Nó có thể là khay nối với cụm cáp quang MPO 1XN, hoặc nó có thể sử dụng băng cáp quang MPO của chúng tôi để tích hợp vào bảng vá.
- Bảng điều khiển sợi quang 1U MPO có thể có tối đa 48 lõi hoặc sợi quang đầu ra 96 lõi, các đầu nối đầu ra có thể là SC / FC / ST / LC.
- Bảng điều khiển sợi quang 2U MPO có thể có tối đa 192 lõi kết nối LC và 96 lõi cho SC, FC hoặc ST Connector
Tính năng:
- Được làm bằng băng thép cường lực.
- Không gian rộng rãi đảm bảo tỷ lệ sợi uốn cong.
- Mật độ dày, tủ rack 1U có thể lắp 96fiber, tiết kiệm diện tích hơn.
- Kích thước tiêu chuẩn 19 “, Phù hợp với Tủ loại 19 ”, dễ dàng lắp đặt.
- Cung cấp giải pháp hệ thống hoàn chỉnh về kết nối.
- Quản lý cáp tốt, cáp có thể được phân biệt dễ dàng.
- Trọng lượng nhẹ, chịu lực tốt, chống va đập và chống bụi tốt.
- Cung cấp mật độ trường vá cao hơn trong ít đơn vị rack hơn, tiết kiệm không gian có giá trị.
- Đảm bảo tính linh hoạt và dễ dàng triển khai mạng cũng như di chuyển, bổ sung và thay đổi.
Thông số kỹ thuật kết nối MTP / MPO:
| Type | Single Mode | Single Mode | Multi Mode | |||
| (APC Polish) | (UPC Polish) | (PC Polish) | ||||
| Fiber Count | 8,12,24 etc. | 8,12,24 etc. | 8,12,24 etc. | |||
| Fiber Type | G652D,G657A1 etc. | G652D,G657A1 etc. | OM1,OM2,OM3 etc. | |||
| Max. Insertion Loss | Elite | Standard | Elite | Standard | Elite | Standard |
| Low Loss | Low Loss | Low Loss | ||||
| ≤0.35 dB | ≤0.75dB | ≤0.35 dB | ≤0.75dB | ≤0.35 dB | ≤0.60dB | |
| Return Loss | ≥60 dB | ≥60 dB | NA | |||
| Durability | ≥500 times | ≥500 times | ≥500 times | |||
| Operating Temperature | -40℃~+80℃ | -40℃~+80℃ | -40℃~+80℃ | |||
| Test Wavelength | 1310nm | 1310nm | 1310nm | |||
| Insert-pull test | 1000 times＜0.5 dB | |||||
| Interchange | ＜0.5 dB | |||||
| Anti-tensile force | 15kgf | |||||
Thông số:
| Fiber Capacity of panel | Max 96fo |
| Panel Connector | LC duplex |
| Type | Drawting |
| Dimension | 19”1U |
| Material | Cold Rolled Steel or Aluminum |
| Storage Temperature | -45~+65℃ |
| Thickness | 0.6 0.8 1.0 1.2 1.5mm |
| Accessories | Cable ties, mounting ear screws, and spiral wrap tube |
| MPO type | SM: G652D, G657A1, G657A2 MM: OM1, OM2, OM3, OM4, OM5 |
| Cable Cover | LSZH |
| Length | 0.3m, 0.5m |

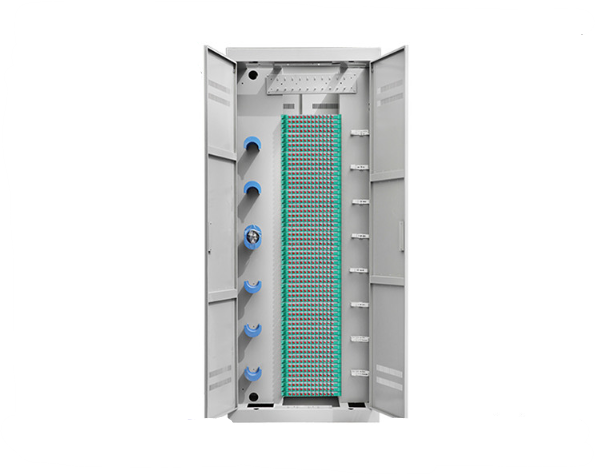

Hình ảnh sản phẩm:
